399系列气源处理二联件

零售价

市场价


外观小巧,结构合理,安装方便。

所属分类:

39系列气源处理件

关键字:

博胜气动

重量

kg

数量
-
+

库存

隐藏域元素占位

  • 产品详情
  • 外形及安装尺寸
    • 商品名称: 399系列气源处理二联件

    外观小巧,结构合理,安装方便。

    一、特点

    1.外观小巧,结构合理,安装方便。

    2.铝制阀体,功能好,强度高。

    3.具有过滤、保压、润滑等功能。


    二、图形符号

    xq


    三、型号说明

    xq


    四、技术参数

    1.Flow ( 过滤器度 (µm) 50---75 µm)

    直径(毫米)

    6

    8

    10

    15

    20

    25

    最大压力(兆帕)

    1.6

    压力范围(兆帕)

    0.05---0.4, 0.05---0.4, 0.05---1.0, 0.05---1.6

    出水效率(%)

    <=80

    温度(°C)

    5---60

    *当管道布置的直径减小一个数字时,最大流速降低 10%,而过滤芯的直径减小一个数字时,最大流速降低 7%。

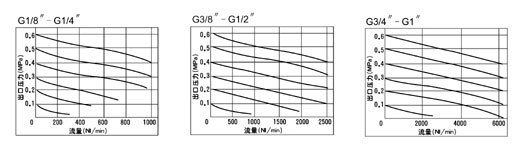

    流量特性曲线:(入口 P1=1.0MPa)

    bs

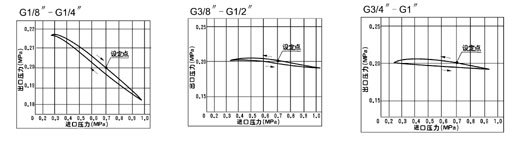

    压力特性曲线

    xq

  • xq

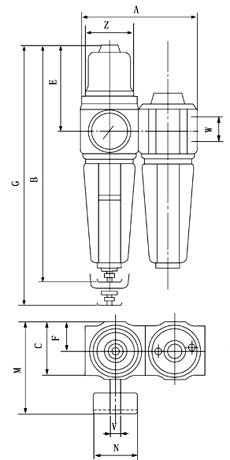

    型号 W A B C E F Z G V N M weight kg
    399~6 G1/8" 80 177 40 62 20 M30*1.5 202 M10*1 40 70 0.810
    399~8 G1/4" 80 177 40 62 20 M30*1.5 202 M10*1 40 70 0.800
    399~10 G3/8" 120 252 60 95 30 M50*1.5 292 M10*1 50 95 2.370
    399~15 G1/2" 120 252 60 95 30 M50*1.5 292 M10*1 50 95 2.350
    399~20 G3/4" 160 310 80 110 40 M67*1.5 360 M10*1 63 120 3.090
    399~25 G1" 160 310 80 110 40 M67*1.5 360 M10*1 63 120 3.040

    bs

    型号 A B C D L M N P T
    G1/8".G1/4" 48 45 26 45 31 26 15 8 13
    G3/8".G1/2" 80 70 45 70 50 19 15 10 15
    G3/4".G1" 90 90 50 90 67 50 20 10.5 20
