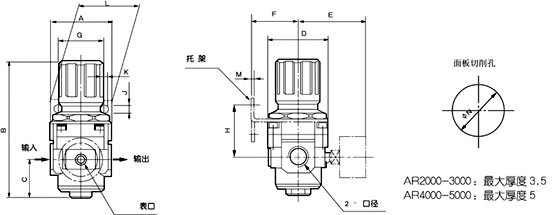

  • 外形及安装尺寸
    • 商品名称: WAR系列空气减压阀

    诚意同国内外各行业的用户或客商进行技术和业务上的交流与合作！

    一、图形符号

    xq

    二、技术参数

    保证耐压力 1.5MPa
    最高使用压力 1.0MPa
    调压范围 0.05～0.85
    环境及流体温度 5～60°C
    阀型 带溢流型

    *还有调压范围：0.02～0.2MPa

    型号
    规格
    配件
    额定流量L/min
    接管口径G
    压力表口径G
    重量Kg
    压力表
    托架
    WAR2000-01
    550
    1/8"
    1/8"
    0.27
    QG36-10-01
    B220
    WAR2000-02
    1/4"
    WAR3000-02
    2500
    1/4"
    1/8"

    0.41
    B220
    WAR3000-03
    3/8"
    WAR4000-03
    6000
    3/8"

    1/4"

    0.84
    QG46-10-02
    B420
    WAR4000-04
    1/2"
    WAR4000-06
    6000
    3/4"
    1/4"
    0.94
    WAR5000-06
    8000
    3/4"

    1/4"
    1.19
    WAR5000-10
    1"

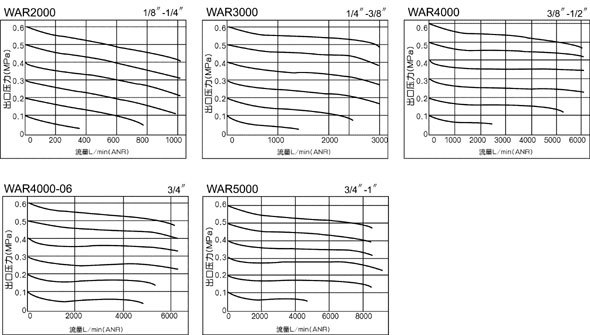

    流量特征曲线   (进口压力P1=0.7Mpa)

    XQ

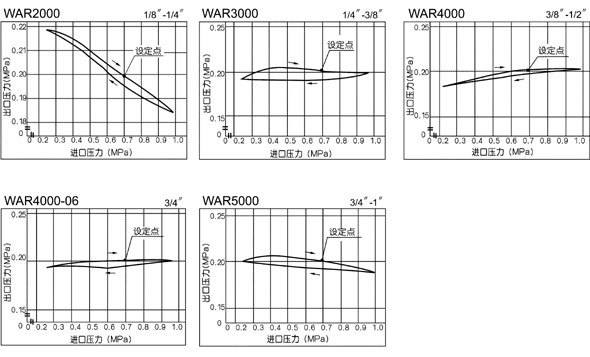

    压力特征曲线

    xq

  • xq

    型号

    口径G

    A

    B

    C

    D

    E

    F

    G

    H

    J

    K

    L

    M

    N

    WAR2000

    1/8"～1/4"

    40

    95

    17

    40

    56.8

    30

    34

    44

    5.4

    15.4

    55

    2.3

    33.5
    WAR3000

    1/4"～3/8"

    53

    127.5

    35

    53

    60.8

    39

    40

    46

    6.5

    8

    53

    2.3

    42.5
    WAR4000 3/8"～1/2"

    70

    149.5

    37.5

    70

    65.5

    49.2

    54

    54

    8.5

    10.5

    70

    2.3

    52.5
    WAR4000－06 3/4"

    75

    154

    40.5

    70

    69.5

    49.2

    54

    55.5

    8.5

    10.5

    70

    2.3

    52.5
    WAR5000 3/4"～1"

    90

    168

    48

    90

    75.5

    49.2

    54

    62

    8.5

    10.5

    70

    2.3

    52.5
