  • 产品详情
  • 外形及安装尺寸
    • 商品名称: 铝合金迷你气缸（MSAL系列）

    气缸本体、前后盖经过彩色EP涂装氧化处理，不仅具有耐磨性、耐腐蚀性及耐久性，而且更显外观小巧、精美。

    一、产品特性：

    1、免润滑：采用含油粉末冶铜作轴心轴承，使活塞杆无需加油润滑。

    2、耐久性：气缸本体、前后盖经过彩色EP涂装氧化处理，不仅具有耐磨性、耐腐蚀性及耐久性，而且更显外观小巧、精美。

    3、耐高温性：气缸采用耐高温密封材料，使气缸在150℃高温条件下正常工作(客户需向本公司订作)。

    4、安装型式多样：多种安装附件供客户选择。

    二、图形符号：

    bs

    三、规格：

    内径（mm) 20 25 32 40
    动作型式 单动伸出型
    工作介质 空气
    固定型式 基本型 LB型 FA型 SDB型
    使用压力范围（MPa) 0.10～0.90
    保证耐压力（MPa) 1.35
    使用温度范围（℃） 0～70
    使用速度范围（mm/s) 50～800
    接管口径 G1/8" G1/4"



    四、行程：

    内径（mm) 标准行程 最大行程 容许行程
    20 25 50 75 80 100 100 150
    25 25 50 75 80 100 100 150
    32 25 50 75 80 100 100 150
    40 25 50 75 80 100 100 150

    备注：特殊行程请与本公司联系。

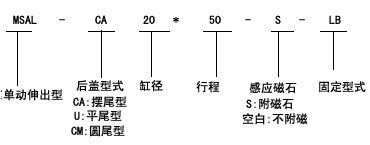

    五、订购码：

    bs

    举例：

    1、欲订购缸径为20mm，行程为50mm，后盖型式为摆尾型式，采用SDB型固定方式，附磁石的标准单动型铝合金迷你气缸，其正确的订购代号为：MSAL-CA20*50-S-SDB。

    2、欲订购缸径为32mm，行程为100mm，后盖型式为平尾型的基本型不附磁石的标准单动型铝合金迷你气缸，其正确的订购代号为：MSAL-U32*100。

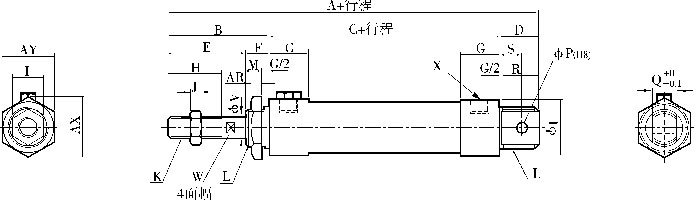

  • 摆尾型

    xq

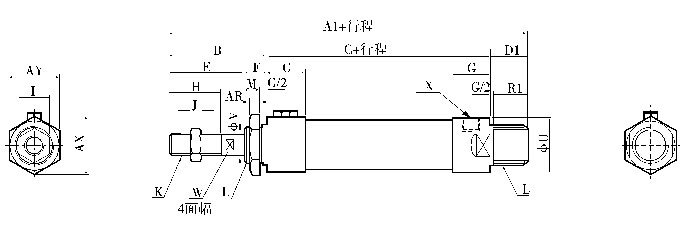

    平尾型

    xq

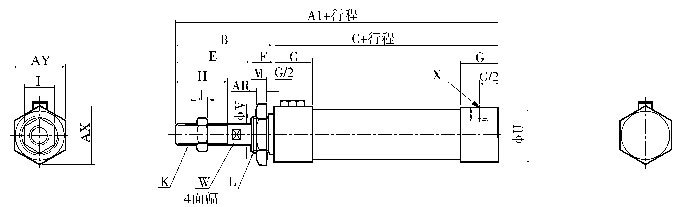

    圆尾型

    xq

    sign A A1 A2 B C D D1 E F G H I J
    内径/符号 0--50 51--100 0--50 51--100 0--50 51--100 0--50 51--100
    20 131 156 122 147 110 135 40 70 95 21 12 28 12 16 20 12 6
    25 135 160 128 153 114 139 44 70 95 21 14 30 14 16 22 17 6
    32 141 166 128 153 114 139 44 70 95 27 14 30 14 16 22 17 6
    40 165 190 152 177 138 163 46 92 117 27 14 32 14 22 24 17 7



    内径/符号 K L M P Q R R1 S U V W X AR AX AY
    20 M8*1.25 M22*1.5 10 8 16 19 12 12 29 8 6 G1/8 7 33 29
    25 M10*1.25 M22*1.5 12 8 16 19 14 12 34 10 8 G1/8 7 33 29
    32 M10*1.25 M24*2.0 12 10 16 25 14 15 39.5 12 10 G1/8 8 37 32
    40 M12*1.25 M30*2.0 12 12 20 25 14 15 49.5 16 14 G1/4 9 47 41
