编号 :

QGCXF系列系列小型气缸

零售价

市场价

QGCXF系列气缸分为单作用和双作用两种。单作用气缸采用弹簧复位结构，具有不可调缓冲装置;双作用气缸有可调和不可调缓冲两种形式。外形及安装尺寸符合ISO6432标准，前后端盖均采用挤压工艺固结在气缸筒上，以确保良好的密封性。该系列单、双作用气缸无论从结构上还是从性能上均可替代进口。

所属分类：

气缸

关键字：

博胜气动

E-MAIL

E-mail：

yyx@whbosheng.com

产品留言
其他产品

重量

kg

数量
-
+

库存

加入购物车
立即购买

隐藏域元素占位

  • 产品详情
  • 外形及安装尺寸
    • 商品名称: QGCXF系列系列小型气缸

    QGCXF系列气缸分为单作用和双作用两种。单作用气缸采用弹簧复位结构，具有不可调缓冲装置;双作用气缸有可调和不可调缓冲两种形式。外形及安装尺寸符合ISO6432标准，前后端盖均采用挤压工艺固结在气缸筒上，以确保良好的密封性。该系列单、双作用气缸无论从结构上还是从性能上均可替代进口。

    一、特点：

    QGCXF系列气缸分为单作用和双作用两种。单作用气缸采用弹簧复位结构，具有不可调缓冲装置;双作用气缸有可调和不可调缓冲两种形式。外形及安装尺寸符合ISO6432标准，前后端盖均采用挤压工艺固结在气缸筒上，以确保良好的密封性。该系列单、双作用气缸无论从结构上还是从性能上均可替代进口。

    二、型号说明：

    作用 不可缓冲 QGCXDF①－②③－④⑤
    双作用 不可缓冲 QGCXF②③－④⑤
    可缓冲 QGCXBF①－②③－④⑤



    内容 标记 说明
    1 缸径 单作用 12；16；20；25
    双作用 不可缓冲 8；10；12；16；20；25
    可缓冲 16；20；25
    2 气缸行程 ** 行程**(mm)
    3 安装形式 －－
    G G型（前后脚架式）
    G1 G1型（前脚架式）
    G2 G2型（后脚架式）
    F1 F1型（前端法兰式）
    F2 F2型（后端法兰式）
    B1 B1型（前端摆轴式）
    B2 B2型（后端摆轴式）
    YZ YZ型（U型钩式脚架式）
    4 磁性开关 型号 CK3－V1
    代号 K1
    5 开关数量 ** 一个或几个开关

    三、基本技术参数：

    缸径(Ф) 单作用 双作用
    12 16 20 25 不可缓冲 可缓冲
    8 10 12 16 20 25 16 20 25
    最大行程(mm) 50mm 500mm
    工作介质 洁净压缩空气
    工作压力范围(MPa) 0.15--0.63 0.15--1.0
    耐压力(MPa) 0.95 1.6
    给油
    		 不给油（供油也可）
    使用温度(℃)
    		 5－－60
    使用速度mm/sec
    		 50－－500
    行程误差(mm)
    		 1.5 0--250；250--400
    在0.6MPa时最小推力（N） 50 90 148 250

    开关主要技术参数

    型号 CK3-V1
    工作电压(V) 24--220
    使用电流(mA) 5--300
    开关功率(vA) 10
    适用气缸径(mm) 80-40
    固定型式 箍条夹箍

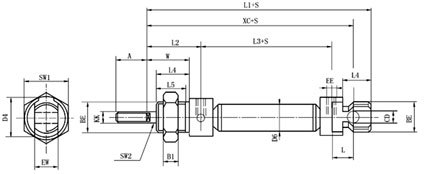

  • 基本型(S型)：

    bs

    气缸（Ф） A B1 BE CD D2 D4 D6 EE EW KK L L1 L2 L3 L4 L5 SW1 SW2 W XC
    8 12 6 M12*1.25 4 4 15 9.3 M5 8 M4 6 74 22 34 10 10 19 - 16 64
    10 12 6 M12*1.25 4 4 15 11.3 M5 8 M4 6 74 22 34 10 10 19 - 16 64
    12 16 8 M16*1.5 6 6 20 13.3 M5 12 M6 9 89 28 38 15 15 24 5 22 75
    16 16 8 M16*1.5 6 6 20 17.3 M5 12 M6 9 95 28 44 15 15 24 5 22 82
    20 20 11 M22*1.5 8 8 27 21.3 G1/8 16 M8 12 112 32 52 18 18 32 7 24 95
    25 22 11 M22*1.5 8 10 27 26.3 G1/8 16 M10*1.25 12 119.5 36 53.5 20 20 32 9 28 104

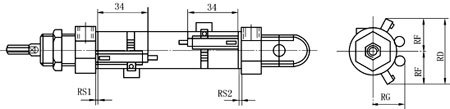

    带开关型(K型)

    bs

    气缸（Ф） RS1 RS2 RF RD RG
    8 2.5 1 12 25 13
    10 2.5 1 13 26 14
    12 2 3 14 28 15
    16 1.5 2.5 17 34 18
    20 3 4 18 36 19
    25 5 5 20 42 22

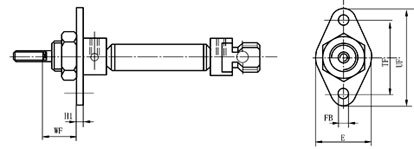

    前法兰式(F1型)

    bs

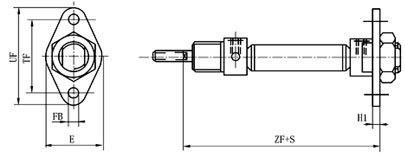

    后法兰式(F2型)

    bs

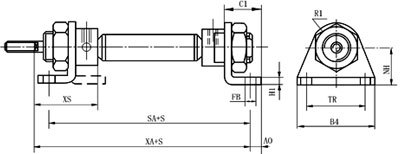

    脚架式(G型)、前脚架式(G1型)、后脚架式(G2)

    bs

    前摆轴式(B1型)

    bs

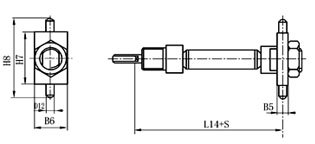

    后摆轴式(B2型)

    bs

    U型钩式脚架式(YZ型)

    bs

    缸径（Ф） AO B4 B5 B6 C1 D11 D12 E E3 FB G1 G2 G3 H1 H5 H6
    8 5 35 6 20 16 4 4 25 8.1 4.5 13.8 12.5 20 3 24 2.5
    10 5 35 6 20 16 4 4 25 8.1 4.5 13.8 12.5 20 3 24 2.5
    12 6 42 8 25 20 6 6 30 12.1 5.5 13 15 25 4 27 3
    16 6 42 8 25 20 6 6 30 12.1 5.5 13 15 25 4 27 3
    20 8 54 8 30 25 8 6 40 16.1 6.6 16 20 32 5 30 4
    25 8 54 8 30 25 8 6 40 16.1 6.6 16 20 32 5 30 4



    缸径（Ф） H7 H8 L13 L14 NH R1 R2 SA TF TR UF WF XA XS ZF
    8 26 38 13 65 16 10 5 68 30 25 40 13 73 24 65
    10 26 38 13 65 16 10 5 68 30 25 40 13 73 24 65
    12 38 58 18 76 20 13 7 78 40 32 53 18 86 32 76
    16 38 58 18 82 20 13 7 84 40 32 53 18 92 32 82
    20 46 66 20 96 25 20 10 102 50 40 66 19 109 36 97
    25 46 66 24 101.5 25 20 10 103.5 50 40 66 23 114.5 40 102.5
