  • K22J-W系列二位二通换向阀.jpg
收藏
对比

编号 :

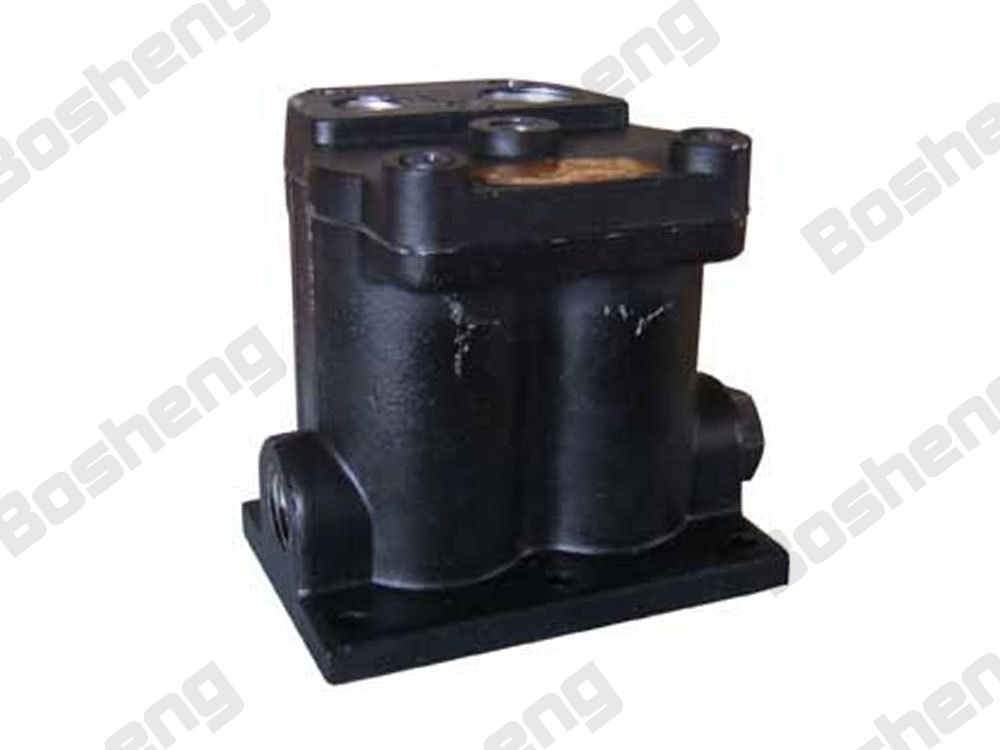

K22J-W系列二位二通换向阀

零售价

市场价

K22J-W系列是二位二通管接截止式换向阀，该阀结构合理，动作可靠，维修方便，尤其适用于较为恶劣的工作环境。分电控和气控两种。

所属分类：

电控换向阀

关键字：

博胜气动

E-MAIL

E-mail：

yyx@whbosheng.com

产品留言
其他产品

重量

kg

数量
-
+

库存

加入购物车
立即购买

隐藏域元素占位

  • 产品详情
  • 外形及安装尺寸
    • 商品名称: K22J-W系列二位二通换向阀

    K22J-W系列是二位二通管接截止式换向阀，该阀结构合理，动作可靠，维修方便，尤其适用于较为恶劣的工作环境。分电控和气控两种。

    一、特点

    K22J-W系列是二位二通管接截止式换向阀，该阀结构合理，动作可靠，维修方便，尤其适用于较为恶劣的工作环境。分电控和气控两种。

    一、图形符号

    二、型号说明

    xq

    三、技术参数

    型号 K22J-8W K22J-10W K22J-15W K22J-20W K22J-25W K22J-32W K22J-40W
    流量（m3/h) 5 7 10 20 30 40 50
    有效截面积S值（m㎡) 10 20 40 60 110 190 300
    泄漏量ml/min ≤50 ≤100 ≤200 ≤300
    换向时间sec ≤0.04 ≤0.06 ≤0.10 ≤0.15
    切换频率Hz ≥10 ≥8 ≥4 ≥3
    工作压力MPa 0.2～0.8
    环境温度℃ -50～50
    电压（V） AC：380，220，110，36；DC：220，110，24

  • xq

    xq

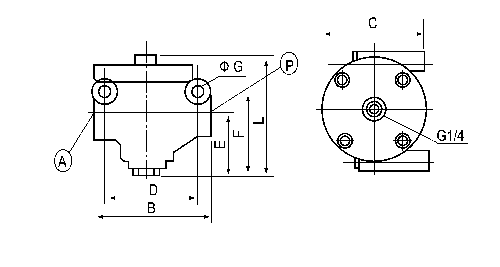

    型号
    公称通径
    		 接管螺纹 A B C D E F
    G
    		 L
    英制 公制
    K22J-8W 8 G1/4 M12*1.25 163 96 78 73 38 55
    　φ9
    		 84
    K22J-10W 10 G3/8 M16*1.5
    K22J-15W 15 G1/2 M20*1.5
    K22J-20W 20 G3/4 M27*2 175 113 78 82 52 80
    φ9
    		 96
    K22J-25W 25 G1 M33*2
    K22J-32W 32 G11/4 M42*2 240 165 91 118 75 112
    φ13
    		 152
    K22J-40W 40 G11/2 M46*2

    备注：一般以英制接管螺纹供货
