K23JD-R系列电控换向阀

零售价

市场价

本系列产品属截止式结构的电控换向阀，它被广泛用于气压传动与控制系统，用以控制气路的切换等。

所属分类：

电控换向阀

关键字：

博胜气动

E-MAIL

E-mail：

yyx@whbosheng.com

产品留言
其他产品

重量

kg

数量
-
+

库存

加入购物车
立即购买

隐藏域元素占位

  • 产品详情
  • 外形及安装尺寸
    • 商品名称: K23JD-R系列电控换向阀

    本系列产品属截止式结构的电控换向阀，它被广泛用于气压传动与控制系统，用以控制气路的切换等。

    一、特点

    本系列产品属截止式结构的电控换向阀，它被广泛用于气压传动与控制系统，用以控制气路的切换等。

    本产品是利用电信号来实现切换以控制气流方向的。

    二、图形符号

    xq

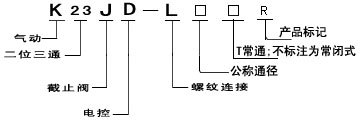

    三、型号说明

    xq

    四、技术参数

    型号 K23JD-8(T)R K23JD-10(T)R K23JD-15(T)R K23JD-20(T)R K23JD-25(T)R K23JD-32(T)R K23JD-40(T)R
    流量（m3/h) 5 7 10 20 30 40 50
    有效截面积S值（m㎡) 20 35 60 120 190 300 400
    泄漏量ml/min ≤50 ≤100 ≤200 ≤300
    换向时间sec ≤0.04 ≤0.06 ≤0.10 ≤0.15
    切换频率Hz ≥10 ≥8 ≥4 ≥3
    工作压力MPa 0.2～0.8
    环境温度℃ -50～50
    电压（V） AC：380，220，110，36；DC：220，110，24

  • xq

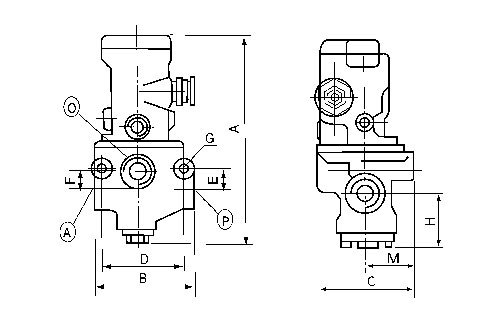

    型号 公称通径 接管螺纹 A B C D E F G H M L
    P A O
    K23JD-8(T)R 8 G1/4 G1/4 G1/2 180 96 78 73 17 16.5 φ9 45 39 85
    K23JD-10(T)R 10 G3/8 G3/8
    K23JD-15(T)R 15 G1/2 G1/2
    K23JD-20(T)R 20 G3/4 G3/4 G1 198 113 89 82 24 21 φ9 52 38 105
    K23JD-25(T)R 25 G1 G1
    K23JD-32(T)R 32 G11/4 G11/4 G11/2 268 165 121 118 37 46 φ9 75 46 170
    K23JD-40(T)R 40 G11/2 G11/2
