QTY系列空气减压阀

零售价

市场价

空气减压阀是在一般气动控制系统和一般气动管路中需要保持一定空气压力的条件下使用。

所属分类：

Q系列气源处理件

关键字：

博胜气动

E-MAIL

E-mail：

yyx@whbosheng.com

产品留言
其他产品

重量

kg

数量
-
+

库存

加入购物车
立即购买

隐藏域元素占位

  • 产品详情
  • 外形及安装尺寸
    • 商品名称: QTY系列空气减压阀

    空气减压阀是在一般气动控制系统和一般气动管路中需要保持一定空气压力的条件下使用。

    一、特点

    1、空气减压阀是在一般气动控制系统和一般气动管路中需要保持一定空气压力的条件下使用。

    2、空气减压阀亦称气动调压阀是溢流式直动型空气减压阀，它直接靠手柄操纵调压弹簧来调节输出压力，可在规定调压范围内实现无级调压，并保持稳定于调定值。

    3、空气减压阀下游压力(输出口压力)超过调定压力时，溢流阀开始溢流，故对于不准溢漏到空气中的有害气体，不得直接采用本系列产品。

    4、空气减压阀采用平衡式进气阀，故输入压力在高于调定压力的范围内的变动对输出压力影响甚微。

    二、图形符号

    xq

    三、型号说明

    xq

    四、技术参数

    型号

    QTY

    公称通径(mm)

    6

    8

    10

    15

    20

    25

    40

    50

    最高使用压力(MPa)

    1.6

    调压范围(MPa)

    0.05～0.63;0.05～1.00;0.05～0.40

    压力特征(MPa)

    ≤0.05

    工作温度(°C)

    5～60

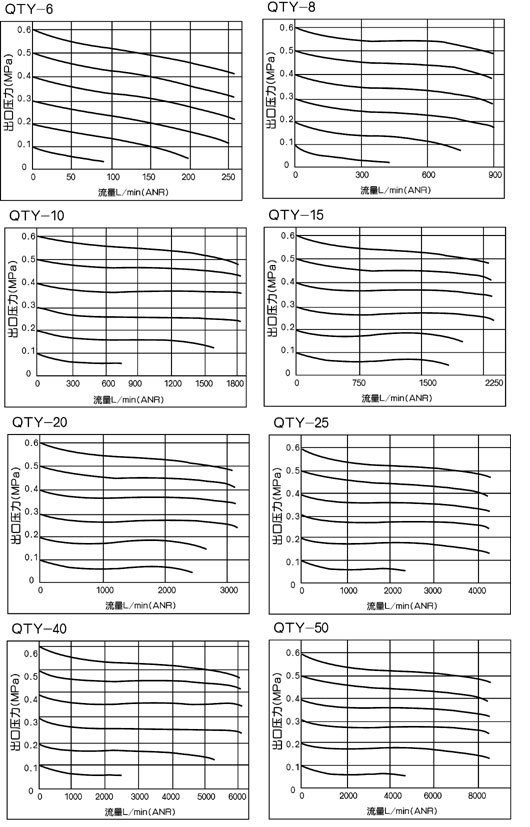

    流量特性曲线

    xq

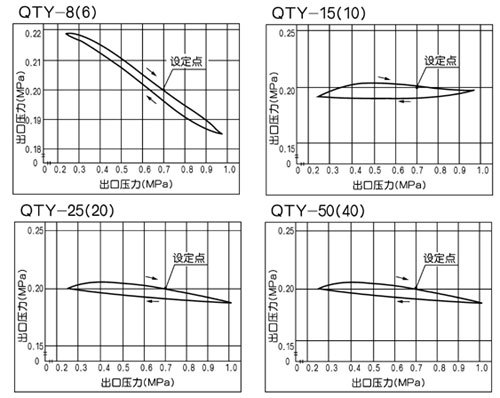

    压力特征曲线

    xq

  • xq

    公称通径（mm)

    M

    L

    L1

    L2

    L3

    6

    G1/8"

    		 －－　

    M10×1

    158

    80

    80

    60

    8

    G1/4"

    M12×1.25

    M14×1.5

    158

    80

    80

    60

    10

    G3/8"

    M16×1.5

    M18×1.5

    158

    80

    80

    		 60

    15

    G1/2"

    M20×1.5

    M22×1.5

    165

    80

    80

    60

    20

    G3/4"

    		 －－

    M27×2

    232

    120

    100

    60

    25

    G1"

    		 －－

    M33×2

    232

    120

    100

    60

    40

    G11/2"
    －－

    M48×2

    277

    136

    100

    60

    50

    G2"

    		 －－

    M60×2

    297

    148

    100

    60

    *QTY-40、50压力调节手柄备有两种形式〔手把式、手轮式)可供用户选择，不注明只供手把式。
