编号 :

394-B20 394系列空气过滤器

零售价

市场价

外形紧凑结构合理，安装方便。

所属分类：

39系列气源处理件

关键字：

博胜气动

E-MAIL

E-mail：

yyx@whbosheng.com

产品留言
其他产品

重量

kg

数量
-
+

库存

加入购物车
立即购买

隐藏域元素占位

  • 产品详情
  • 外形及安装尺寸
    • 商品名称: 394-B20 394系列空气过滤器

    外形紧凑结构合理，安装方便。

    一、特点

    1、外形紧凑结构合理，安装方便。

    2、阀体采用铝型材制造，性能好，强度高。

    3、该阀采用旋风叶片分离水份，铜珠烧结微孔截留尘埃。

    二、图形符号

    xq

    三、型号说明

    xq

    四、技术参数

    公称通径(mm)

    6

    8

    10

    15

    20

    25

    最高使用压力(MPa)

    1.6

    过滤度（µm)

    50～75

    分水效率(％)

    80

    工作温度(°C)

    5～60

    *还有1～5μm;5～10μm;10～25μm;25～50μm可供选择。

    *过滤器的配管直径小一号时，最大流量约减少10%;滤芯直径小一号时，最大流量约减少7%。

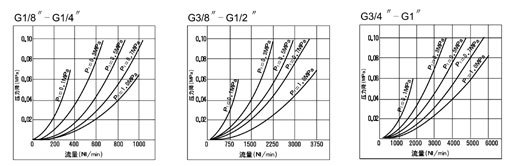

    流量特性曲线

    xq

  • xq

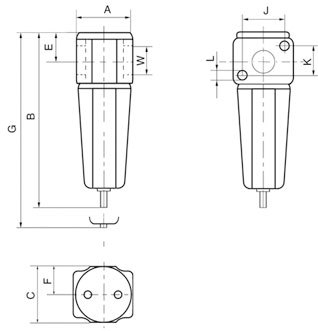

    型号 W A B C E F G J K L 重量kg
    394－6 G1/8" 40 135 40 20 20 160 20 20 4.8 0.31
    394－8 G1/4" 40 135 40 20 20 160 20 20 4.8 0.3
    394－10 G3/8" 60 187 60 30 30 227 35 35 5.7 0.96
    394－15 G1/2" 60 187 60 30 30 227 35 35 5.7 0.94
    394－20 G3/4" 80 240 80 40 40 290 48 48 7 1.05
    394－25 G1" 80 240 80 40 40 290 48 48 7 1
