395-B20 395系列空气减压阀

零售价

市场价

外形紧凑结构合理，安装方便。

所属分类：

39系列气源处理件

关键字：

博胜气动

E-MAIL

E-mail：

yyx@whbosheng.com

产品留言
其他产品

重量

kg

数量
-
+

库存

加入购物车
立即购买

隐藏域元素占位

  • 产品详情
  • 外形及安装尺寸
    • 商品名称: 395-B20 395系列空气减压阀

    外形紧凑结构合理，安装方便。

    一、特点

    1、外形紧凑结构合理，安装方便。

    2、阀体采用铝型材制造，性能好，强度高。

    3、该阀带有溢流装置，当输出压力超过定值压力时，溢流阀自动排气，系统压力保持不变。

    二、图形符号

    xq

    三、型号说明

    xq

    四、技术参数

    公称通径(mm)

    6

    8

    10

    15

    20

    25

    最高进口压力(MPa)

    2.5

    压力调节范围(MPa)

    0.05～0.4；0.05～0.4；0.05～1.0； 0.05～1.6

    工作温度(°C)

    5～60

    *减压阀的配接管径小一号时，流量约减少10%。

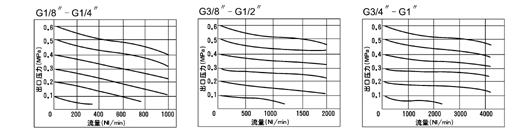

    流量特性曲线          (进口压力P1=1.0MPa)

    xq

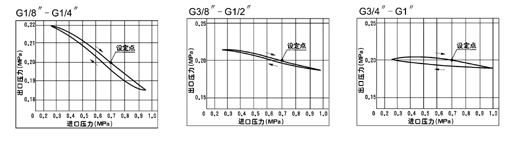

    压力特征曲线：  (进口压力P1=0.7MPa 出口压力P2=0.2MPa 流量Q=20NW/min(ANR))

    xq

  • xq

    型号 A B C D E F G J K L Z H V N M 重量kg
    395－6 40 82 40 48 20 20 28 20 20 M4 M30×1.5 25 M10×1 40 70 0.390
    395－8 40 82 40 40 20 20 28 20 20 M4 M30×1.5 25 M10×1 40 70 0.380
    395－10 60 125 60 68 30 30 45 35 35 M5 M50×1.5 20 M10×1 50 95 1.140
    395－15 60 125 60 60 30 30 45 35 35 M5 M50×1.5 20 M10×1 50 95 1.120
    395－20 80 150 80 92 40 40 65 48 48 M6 M67×1.5 30 M10×1 63 120 1.850
    395－25 80 150 80 80 40 40 65 48 48 M6 M67×1.5 30 M10×1 63 120 1.800
