  • 产品详情
  • 外形及安装尺寸
    • 商品名称: 397系列空气过滤减压阀

    外形紧凑结构合理，安装方便。

    一、特点

    1、外形紧凑结构合理，安装方便。

    2、阀体采用铝型材制造，性能好，强度高。

    3、过滤、减压双重功能。

    二、图形符号

    xq

    三、型号说明

    xq

    四、技术参数

    公称通径(mm)

    6

    8

    10

    15

    20

    25

    最大工作压力(MPa)

    1.6

    压力调节范围(MPa)

    0.05～0.4；0.05～0.4；0.05～1.0； 0.05～1.6

    过滤精度（µm)

    50～75

    分水效率(％)

    80

    工作温度(°C)

    5～60

    *当过滤减压阀的配接管径小一号时，流量约减少10%;当过滤元件微孔直径小一号时，流量约减少7%。

    *还有5～10μm、10～25μm、25～50μm。

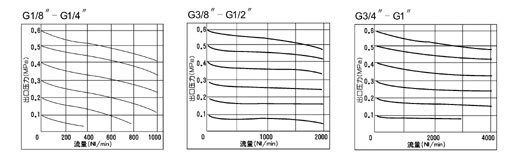

    流量特性曲线　　(进口压力P1=1.0MPa)

    xq

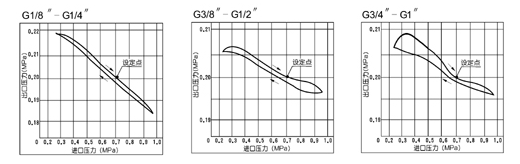

    压力特性曲线　　(进口压力P1=0.7MPa　出口压力P2=0.2MPa　流量Q=20NL/min)

    xq

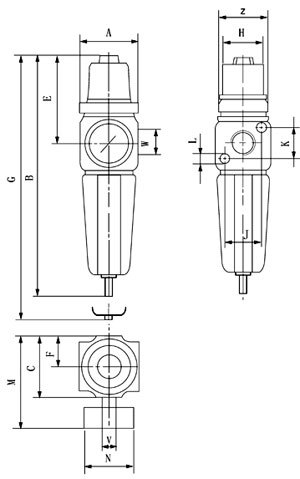

  • xq

    型号 A B C D E F G J K L Z G V N M 重量kg
    397－6 40 177 40 48 62 20 28 20 20 M4 M30×1.5 202 M10×1 40 70 0.500
    397－8 40 177 40 40 62 20 28 20 20 M4 M30×1.5 202 M10×1 40 70 0.490
    397－10 60 252 60 68 95 30 45 35 35 M5 M50×1.5 292 M10×1 50 95 1.410
    397－15 60 252 60 60 95 30 45 35 35 M5 M50×1.5 292 M10×1 50 95 1.390
    397－20 80 310 80 92 110 40 65 48 48 M6 M67×1.5 360 M10×1 63 120 2.050
    397－25 80 310 80 80 110 40 65 48 48 M6 M67×1.5 360 M10×1 63 120 2.000
